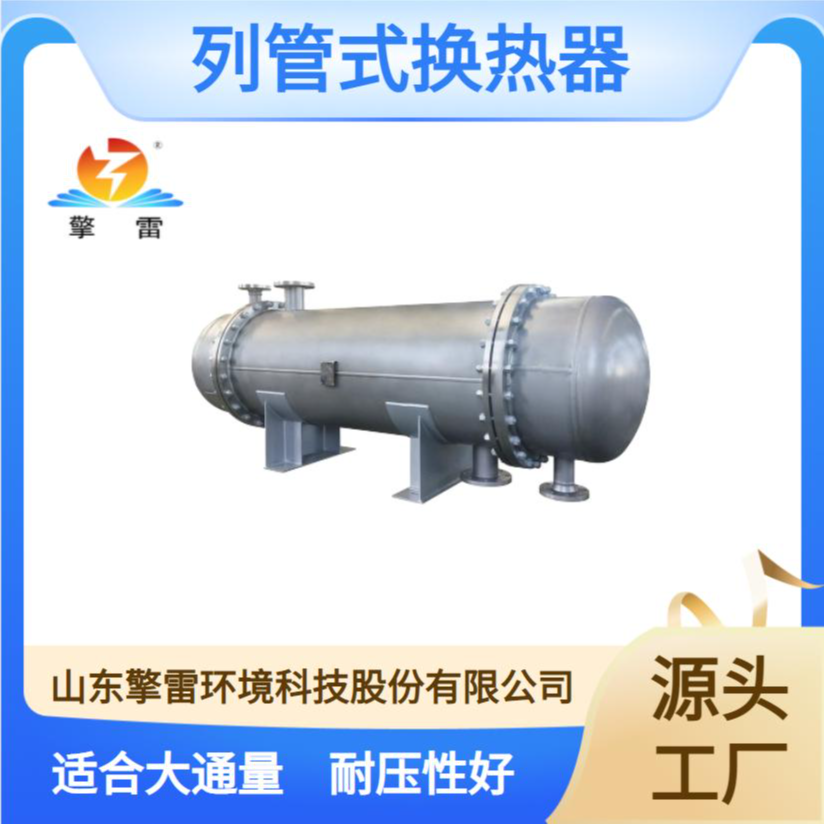

列管式換熱器是一種常見的換熱設備，廣泛應用于化工、石油、食品、制藥等領域。
首先，列管式換熱器的工作原理是利用殼程和管程之間的流體進行傳熱。熱源通過管程流入換熱器，流體在管內流動，被加熱或冷卻，并將熱量傳遞給殼程中的另外一種流體。這種列管式的設計結構，使兩種流體之間能夠?qū)崿F(xiàn)高效的熱量傳遞。
其次，列管式換熱器的結構特點是由一定數量的管子圍繞在一個水箱中，形成一個管束。管子的兩端通過管板連接，其中一個管頭接入熱源，另一個管頭接入冷卻介質。水箱分為上、下兩個部分，通過盤管進行熱量交換。在一定的工作條件下，通過調整管束的數量和形態，可以實現不同的換熱效果。
列管式換熱器具有以下幾個應用領域。首先，在化工領域，它可以用于冷凝、蒸發、加熱和蒸餾等過程中。其次，在石油工業中，它常被用于催化裂化、重整、氫化和重整等工藝過程中。此外，在食品和制藥工業中，列管式換熱器也被廣泛應用于食品加工、制藥中間體生產和生物工程制藥等工藝。
列管式換熱器的優點在于傳熱效率高、結構緊湊、占地面積小、使用壽命長以及維護方便等。首先，它的熱交換效率高，可以滿足大部分工藝的需求，節約能源。其次，由于結構緊湊，占地面積小，可以在有限的空間內完成大量的換熱，提高生產效率。再次，列管式換熱器采用不銹鋼制造，具有較長的使用壽命，不易生銹腐蝕。它的維護方便，可以拆分清洗和更換損壞的管子。
1、按照安裝方式分為：立式安裝方式，臥式安裝方式，如下圖
2、按照流程分類：單流程，多流程
3、結構組成：殼程（即筒體），管程（包括換熱管、管板、封頭、短接、法蘭、折流板、拉桿），支腿或支耳，螺栓，墊片（四氟墊片）
4、優點：通量大，較適合需要大通量的工況冷凝，物料有結晶傾向的工藝情況，腐蝕裕量大，耐壓壓力高，
缺點：體積大，現場安裝不方便，換熱效率低，易結垢，設備采購成本高
5、與客戶溝通時需要確認的參數：a 安裝方式 b 換熱面積 c 換熱管管徑 d 換熱管材質（及換熱管的標準是有縫管還是無縫管，管壁的厚度） e 殼程材質 f 支腿或支耳材質 g 如管程走水，兩側封頭的材質 h 管程/殼程的介質 i 管程殼程的進出口溫度 j 管程/殼程的工作壓力（是否取壓力容器證） k 換熱器的總長度是多少
